人防產品—防爆地漏

防爆地漏安裝于通向人防防護區外的排水管上的防護區內端，平時處于關閉狀態，將該漏芯放置在閥腔里，并順時針方向旋轉約60度即可密閉鎖緊（反之逆時針方向旋轉60度即可退出），密閉時可防止爆炸沖擊波及其它有毒氣體由管道進入防護體，起到防護作用。戰時該地段染毒需進行清洗時，將地漏打開，進行排水。

　　　　1. 分類

　　防爆地漏按材質分為：一般防爆地漏和不銹鋼防爆地漏。

　　按照型號劃分為：FDI-X型防爆地漏和FBFDDcr型不銹鋼防爆地漏。

　　2. 規格型號

　　防爆地漏的規格型號比較少，主要是DN50、DN65、DN80、DN100、DN150等，常規使用的防爆地漏型號為DN50-DN100

　　3.工作原理

　　該產品安裝在通向人防防護區外的排水管上的防護區內端，平時處于關閉狀態，將該漏芯放置在閥腔里，并順時針方向旋轉約60度即可密新生鎖緊（反之逆時針方向旋轉60度即可退出），密閉時可防止爆炸沖擊及其它毒氣由管道進入防護體，起到防護的作用。戰時該地段染毒需進行清洗時，將地漏打開，進行排水。

　?。?）抗爆炸沖波正在大于等于0.1MPa。

　　（2）適用介質：無腐蝕性及雜物水。

　?。?）防護效率>95%

　　4.安裝注意事項

　　該產品安裝在通向人防護區以外的排水管上的防護區內端。排水系統的所有管材及附件應采用鋼管或給水鑄鐵管。安裝時地漏的頂非面座低于地面5-10mm.

　　5.注意技術參數

抗爆炸沖擊波正在大于等于0.1Mpa

使用介質無腐蝕性雜物水

防護效率大于94%

防爆地漏外形美觀、堅固耐用、結構合理、平戰兩用操作方便，適用于5級、6級人防工程。

一、防爆地漏作用原理及用途

防爆地漏安裝字人防工程的排水管道處。平時地漏處于開啟狀態，保證正常排水；戰時將地漏漏蓋下降，逆時針旋緊后封閉排水口，防止沖擊波、毒氣進入人防工程，并可防止污水倒灌。地漏漏體存水深度為30mm，能有效控制臭氣外溢。

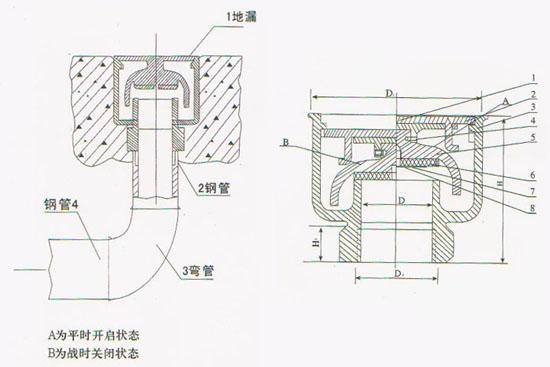

二、防爆地漏主要尺寸及構件名稱

表一 防爆地漏型號規格

型號規格

型號 D D1 D2H1 H

DXFB 40 40 120 1.5〞 28 115

DXFB 50 50 130 2〞 28 115

DXFB 80 80 176 3〞 28 125

DXFB 100 100 220 4〞 30 130

表二 防爆地漏構件名稱表

構件名稱表

件號 1 2 3 4.7 5 6 8

名稱 手柄 上蓋 漏體 螺釘 下蓋 密封墊 壓墊

三、防爆地漏技術性能

（1）介質要求：無腐蝕及無雜物的水，水溫1-100℃

（2）靜壓力：Pg≥1MPa

（3）氣密監測：ppm<0.1< p="">

（4）地漏平面及周邊測試：壓力為3.5MPa

（5）底部測試壓力1.5MPa

防爆地漏一般是鑄鐵的主體，更加結實的地漏。

非常芯地漏優勢分析：

1、原理：重力機芯，不需水封，不借助彈簧、磁鐵等外力，利用水流壓力自動調節密封墊開閉。

2、材質：環保材料，本體由不銹鋼或黃銅制成；密封體由ABS（工程塑料）制成，耐沖擊、耐高溫80°C。

3、特點：

（1）密封防臭芯頸部、底部和洗衣機套管全部配有密封膠圈。當水流達到一定壓力時，地漏底部的密封墊自動打開，直通式排水；排水完畢后，密封墊靠重力自動閉合，形成密封。

（2）不會堵塞雙層過濾網，有效阻擋雜物；排水通道是直通形，雜質隨水流直接沖入下水道中排出，不會藏污納垢和堵塞。

（3）排水量大， 返水排水量1.3升/秒（國家建材檢測中心檢驗報告），洗衣機大排水量時也不會返水。

（4） 清理方便可拆卸式防臭內芯，只需定期將內芯取出在水中清洗，清理十分方便。

（5）洗衣機排水套管單頭和雙頭洗衣機套管都配有密封膠圈，膠圈可以在套管上自由滑動，適合各種口徑洗衣機排水管，并保證密封，非常芯洗衣機地漏設計新穎，避免了市場上其它同類產品的洗衣機地漏返水現象。

（6）性能穩定、壽命久重力機芯，恒久穩定，壽命久。
